[Tableau 실무 연습] 2020년 서부와 동부 제품 판매량 시각화하기 Feat. 버터플라이 차트, 매개변수

안녕하세요! 오늘은 태블로 실습 콘텐츠를 가져왔습니다. 실제 업무 상황을 가정하며 함께 업무를 해결해 봅시다! 실습을 위해서 Super Store (영문) 샘플 (태블로 버전 2021.3)을 사용합니다.

[업무] 2020년 제품 서브 카테고리 판매량을 서부와 동부 기준으로 시각화해주세요.

일반적인 막대 차트 대신, 버터플라이 차트를 사용하여 시각화 해봅시다.

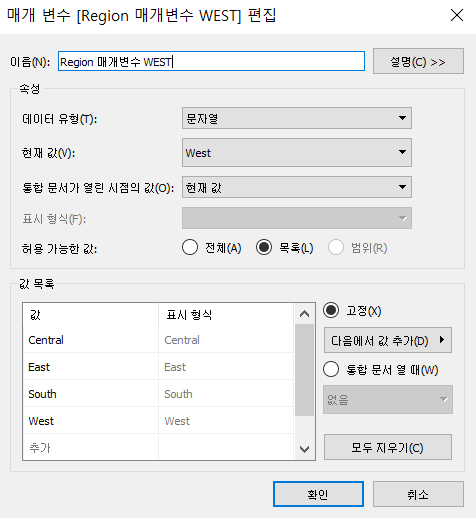

1. 왼쪽에는 서부 판매량 그리고 오른쪽에는 동부 판매량을 나타내야 하기에 각각 ‘필터’ 개념을 적용하기 위해 매개변수가 필요합니다. 다음과 같이 [Region 매개변수 EAST]와 [Region 매개변수 WEST]를 만들어주세요.

2. 서부와 동부의 판매량을 따로 계산하기 위해 [West Sales]와 [East Sales]라는 계산식을 만들어주세요.

3. [West Sales]와 [East Sales]를 열에 올려주세요. 열에 있는 [West Sales]를 더블 클릭해서 가장 앞에 ‘-‘를 붙여주세요. 그래프의 좌우가 변경됩니다.

4. 두 그래프 사이에 [Sub-category] 리스트를 집어넣기 위해 열 빈 공간을 더블 클릭 후 Sum(0) 식을 하나 만들고 두 알약 사이에 넣어주세요. 다음과 같이 그래프 사이에 공간이 생깁니다.

5. 행에 [Sub-category]를 올려주세요.

6. 마크 창에 4개의 마크 카드가 생겼습니다. [Sub-category]를 집계(sum(0)) 마크 카드의 텍스트 레이블에도 올려주세요. 텍스트 레이블에서 텍스트를 가운데 정렬시켜주세요. 왼쪽에 [Sub-category] 헤더는 필요 없기에 ‘머리글 표시’를 해제해주세요. 테이블 크기를 조절해주세요.

7. [Sub-category] 리스트 중간에 있는 라인을 없애 보도록 하겠습니다. 라인에서 마우스 우클릭 후 ‘서식’을 선택해주세요. 5가지 옵션 중 가장 오른쪽 ‘라인 서식’을 선택한 후 ‘시트’탭에서 ‘영(0) 기준선’을 ‘없음’으로 변경해주세요. ‘시트’탭에서 ‘격자선’을 ‘없음’으로 변경해주세요. 마지막으로 집계(sum(0)) 마크 카드의 크기를 가장 작게 만들어 주세요.

8. [Region]을 각각 집계-SUM([West Sales])와 집계SUM([East Sales]) 마크 카드의 색상에 올려주세요. [Region 매개변수 EAST]와 [Region 매개변수 WEST] 매개변수 표시를 해서 서부와 동부가 선택됐는지 확인해주세요. 확인 후 매개변수 표시는 숨기셔도 됩니다.

9. 서부 판매량 그래프에 마우스를 올리면 세부 내용에 판매량이 음수로 나옵니다. 집계-SUM([West Sales]) 마크 카드의 도구 설명을 더블 클릭 후 다음과 같이 편집해주세요.

10. [West Sales]를 집계-SUM([West Sales]) 마크 카드의 도구 설명에 올려주세요. 다시 도구 설명을 더블 클릭 후 다음과 같이 ‘West Sales:’를 입력 후 ‘삽입’ 버튼을 눌러 ‘합계(West Sales)’를 선택해주세요. 이제 판매량이 양수로 나옵니다.

11. 동부 판매량 그래프에 마우스를 올리면 세부 내용에 ‘West Sales: 0’과 ‘-SUM([West Sales]): 0’이라는 정보가 표기되고 있습니다. 해당 정보를 제거하기 위해서 다음과 같이 편집 후 ‘삽입’을 통해 제거한 데이터를 다시 입력해 주세요. ‘West Sales: 0’과 ‘-SUM([West Sales]): 0’이 사라진 것을 확인할 수 있습니다.

12. 자세히 보시면 동부 판매량 그래프에 중부 판매량이 오버랩 된 것을 확인할 수 있습니다. 중부 판매량을 제거하기 위해 [Region]을 필터에 올리고 ‘West’와 ‘East’만 선택해주세요.

13. 그래프 X축의 눈금선을 제거하고 제목도 변경하도록 하겠습니다. 서부 판매량의 축을 더블 클릭하세요. 축 편집 창의 ‘일반’탭에서 축 제목을 ‘West Sales’로 변경하고 ‘눈금선’탭에서 ‘주 눈금선’을 ‘없음’으로 변경해주세요. Sub-category의 축과 동부 판매량의 축도 같은 방식으로 변경해주세요.

14. 필요한 데이터는 2020년 데이터이기 때문에 [Order Date]를 필터에 올리고 ‘2020’년만 선택해 주세요.

15. 마지막으로 그래프의 라인을 없애도록 하겠습니다. 테이블 빈 공간에서 마우스 우클릭 후 ‘서식’을 선택합니다. 5가지 옵션 중 4번째 ‘테두리 서식’에서 ‘행 구분선’과 ‘열 구분선’을 ‘없음’으로 변경해주세요. 그리고 제목을 변경해주세요.

업무를 해결했으니 저는 이만 퇴근하도록 하겠습니다! 감사합니다.
